Description

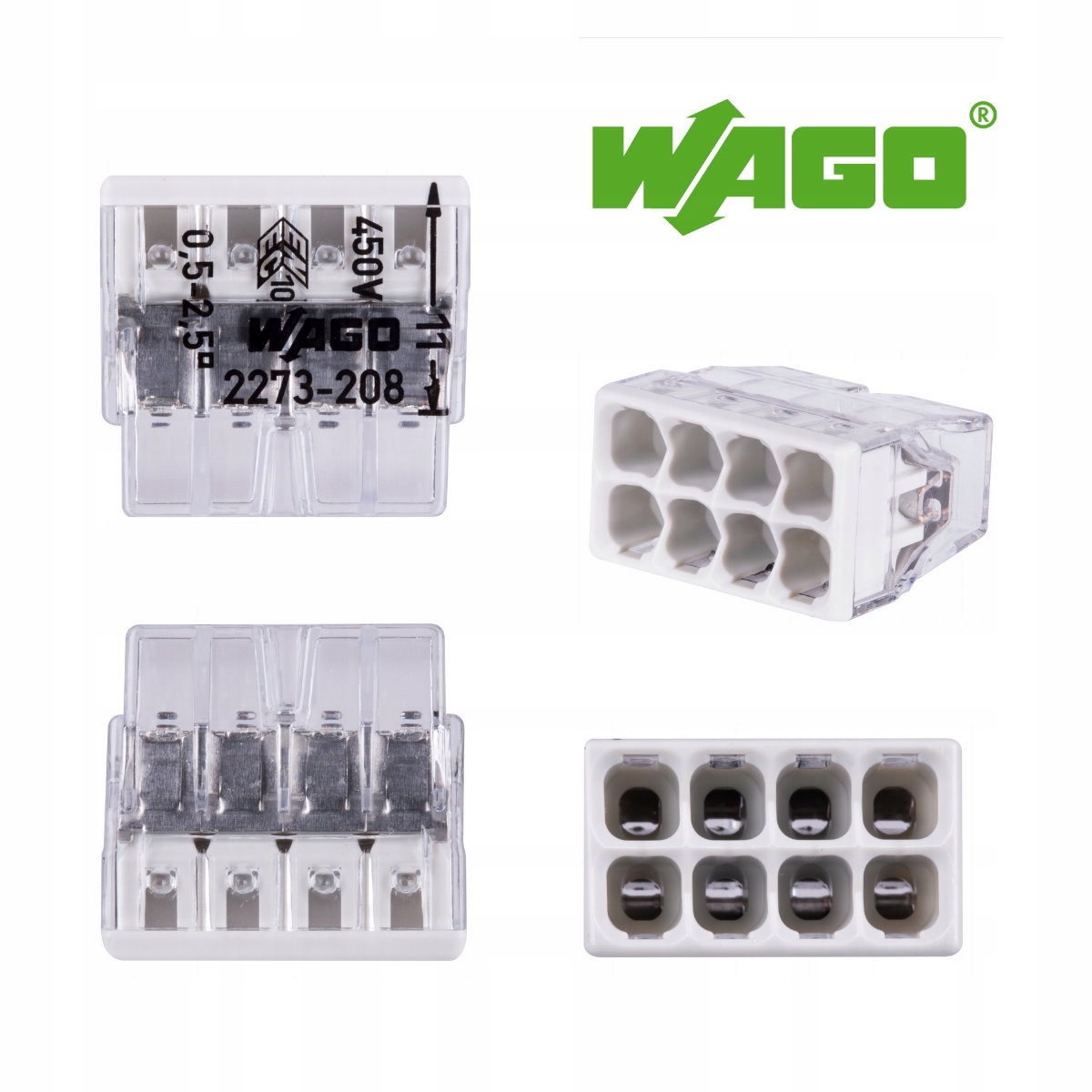

Connecteur rapide WAGO,

L’offre concerne 1 pièce. code 2273-208

Les connecteurs rapides Wago sont des solutions innovantes qui permettent une connexion rapide, fiable et sécurisée des conducteurs électriques sans recourir aux méthodes traditionnelles telles que le torsadage ou la soudure.

Avantages :

• Raccordement confortable des conducteurs grâce à la construction compacte

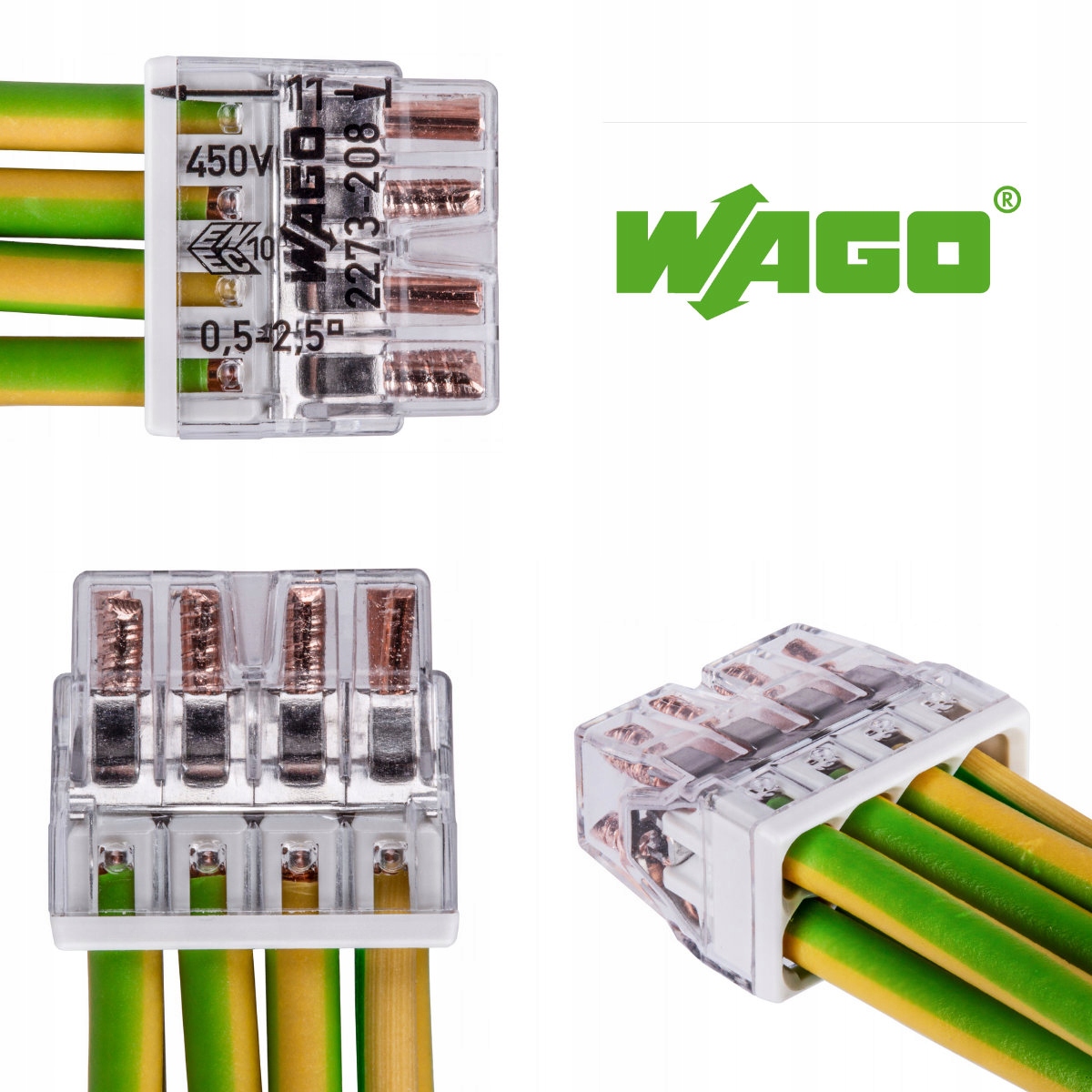

• Montage enfichable pour max. 8 conducteurs rigides
• Plage de section des conducteurs : 0,5 – 2,5 mm²
• Possibilité de combiner librement des conducteurs de sections différentes
• Montage des conducteurs rigides en cuivre à l’aide du bornier PUSH WIRE®
• Nombre de voies : 8
• Type de conducteur : rigide
• Courant nominal maximal : 24 A
• Tension nominale : 450 V
• Longueur de dénudage du conducteur : 11 mm / 0.43 in
• Direction du câblage : câblage latéral
• Technique de raccordement du conducteur : PUSH WIRE®
• Mode d’ouverture du bornier : Push-in
• Matériau du conducteur raccordé : cuivre, aluminium

Informations de sécurité

Les installations ne peuvent être réalisées que par des personnes ayant les connaissances et les compétences requises en électrotechnique et disposant des habilitations appropriées.

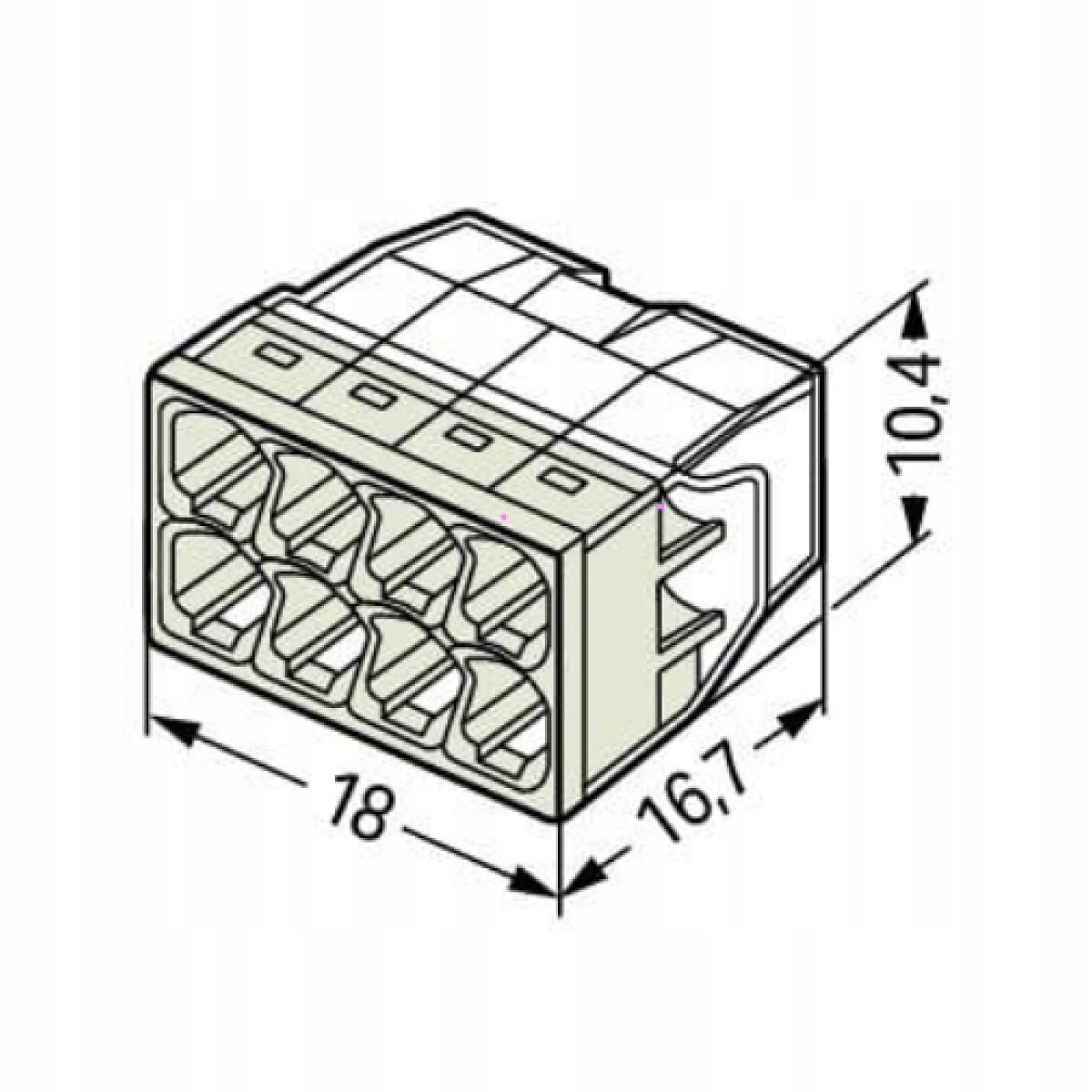

• Dimensions : larg. 18 mm / 0.709 in ; haut. 10,4 mm / 0.409 in ; prof. 16,7 mm / 0.657 in
• Matériau du ressort de serrage : acier à ressort chromonickel (CrNi)
• Matériau du contact : cuivre électrolytique (ECu)
• Surface de contact : étamée
• Charge au feu : 0,046 MJ
• Température ambiante (en fonctionnement) : +60°C
• Température de fonctionnement prolongée : 105°C
• Désignation T selon EN 60998 : T60

Raccordement des conducteurs en aluminium

Les connecteurs rapides WAGO à ressort permettent également le raccordement de conducteurs rigides en aluminium de sections jusqu’à 4 mm², en utilisant la pâte de contact Alu-Plus 249-130.

Avantages de la pâte de contact Alu-Plus :

• élimine la couche d’oxyde au moment du serrage du conducteur
• empêche la ré-oxydation du point de contact
• prévient la corrosion électrolytique entre les conducteurs en aluminium et en cuivre (au sein d’un même connecteur),
• assure une protection anticorrosion durable
• Pour les connexions à ressort utilisant le bornier PUSH WIRE®, il est recommandé de nettoyer préalablement le conducteur en aluminium, puis de le raccorder immédiatement au bornier rempli de pâte de contact « Alu-Plus ». La pâte de contact Alu-Plus WAGO peut également être appliquée en plus sur toute la surface du conducteur en aluminium avant le raccordement. Il convient également d’adapter les courants nominaux à la capacité de charge en courant réduite des conducteurs en aluminium selon la relation suivante :
• 2,5 mm² = 16 A
• 4 mm² = 22 A

Attention : respecter les consignes d’utilisation et de sécurité !

• Réservé exclusivement à l’usage d’un électricien qualifié !
• Ne pas travailler sur des équipements sous tension !
• Utiliser uniquement conformément à l’usage prévu !
• Respecter les réglementations/normes/directives nationales !
• Tenir compte des données techniques du produit !
• Respecter le nombre de potentiels admissibles sur le bornier !
• Ne pas utiliser de composants endommagés/sales !
• Respecter les types de conducteurs, sections et longueurs de dénudage recommandés !
• Insérer le conducteur dans le bornier jusqu’en butée !
• Utiliser exclusivement des accessoires d’origine !
