Description

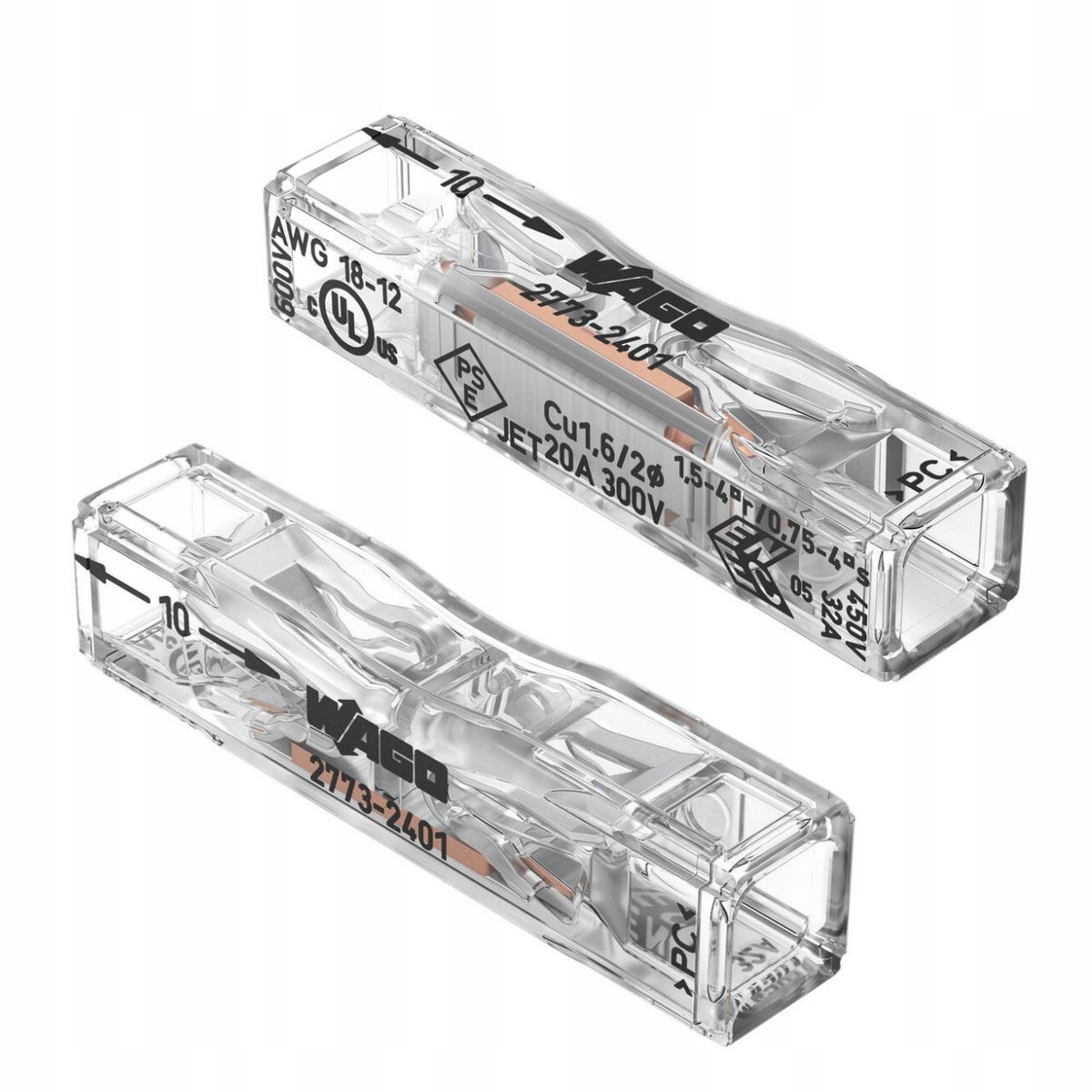

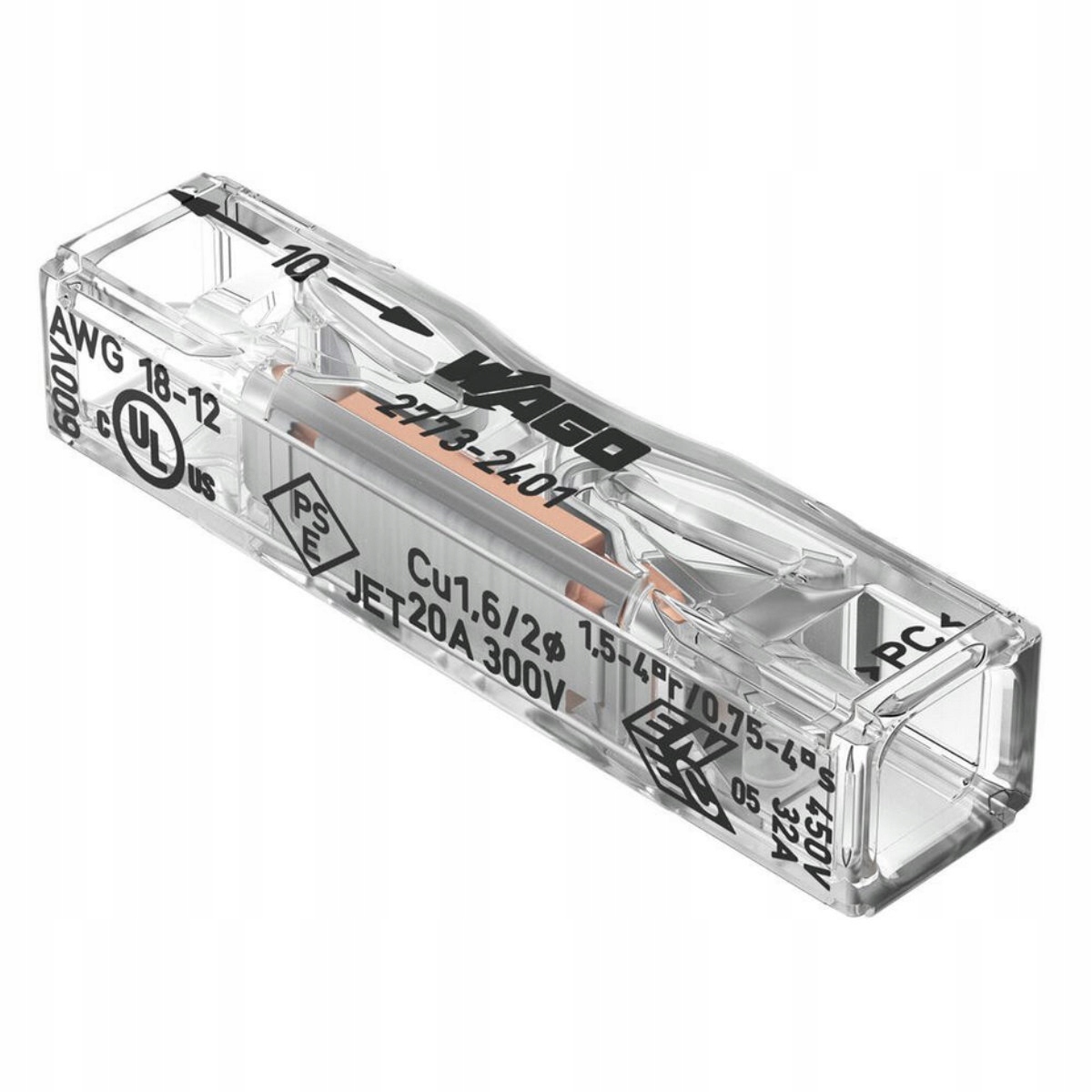

Connecteur rapide d’installation en ligne WAGO

Pour conducteurs rigides ; pour conducteurs monofilaires et multifilaires ; max. 4 mm² ; 2 conducteurs

L’offre concerne 1 pièce code 2773-2401

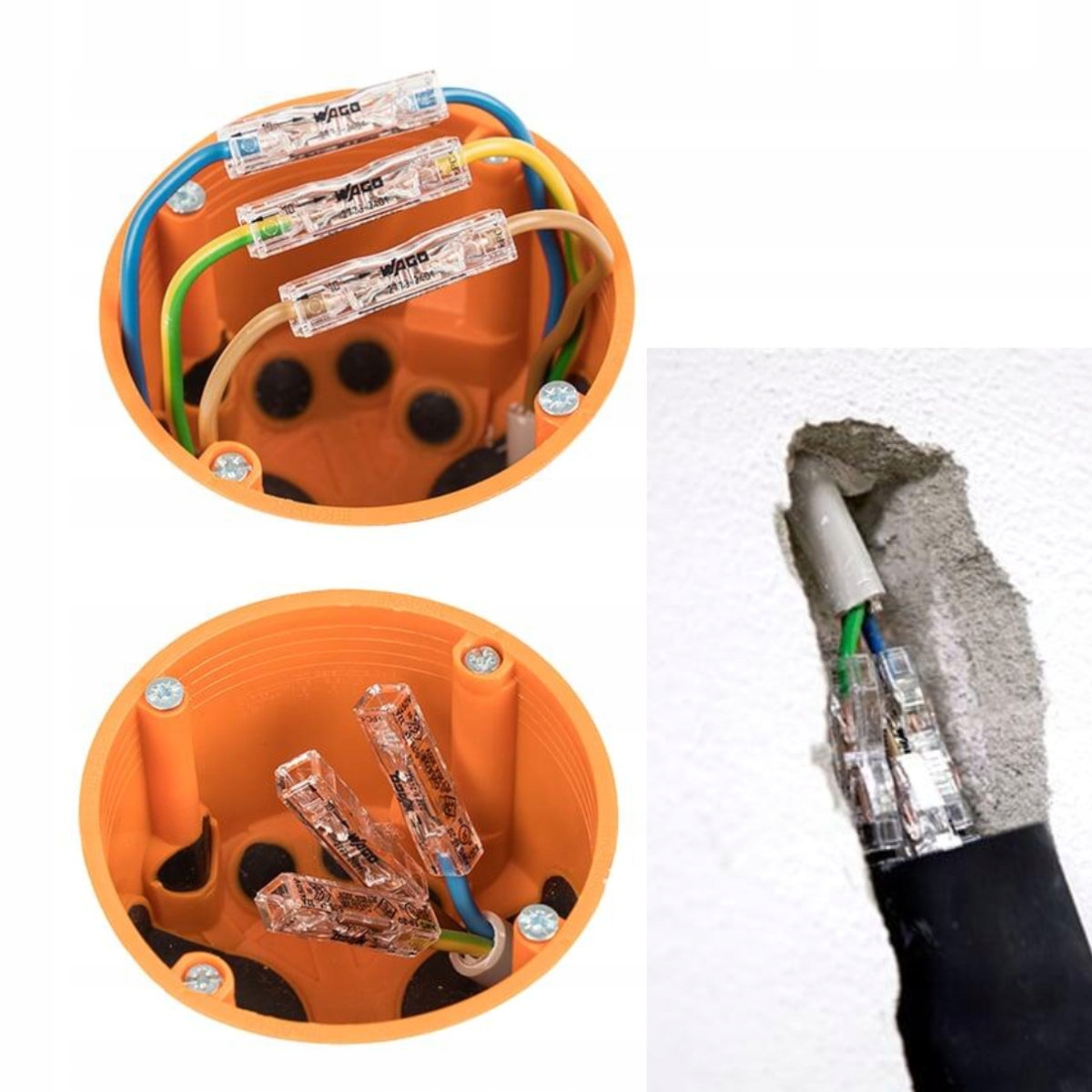

Les connecteurs rapides Wago sont des solutions innovantes qui permettent une connexion rapide, fiable et sécurisée des conducteurs électriques sans recourir aux méthodes traditionnelles telles que le torsadage ou la soudure.

Avantages :

• Raccordement confortable des conducteurs grâce à la conception compacte
• Courant nominal: 32 A
• Tension nominale : 450 V
• Technique de raccordement du conducteur : PUSH WIRE®
• Mode d’ouverture : borne Push-in
• Conducteur monofilaire : 0,75 … 4 mm² / 18 … 12 AWG
• Conducteur multifilaire : 1,5 … 4 mm²

• Conducteur toronné ; avec embout ; avec collerette plastique : 0,75 … 1,5 mm² / 18 … 16 AWG
• Conducteur toronné, avec embout, sans collerette plastique : 1 … 1,5 mm² / 16 AWG
• Diamètre du conducteur : 1,6 … 2 mm / 18 … 12 AWG
• Longueur de dénudage du conducteur : 10 … 11 mm / 0,39 … 0,43 in
• Sens du câblage : câblage latéral

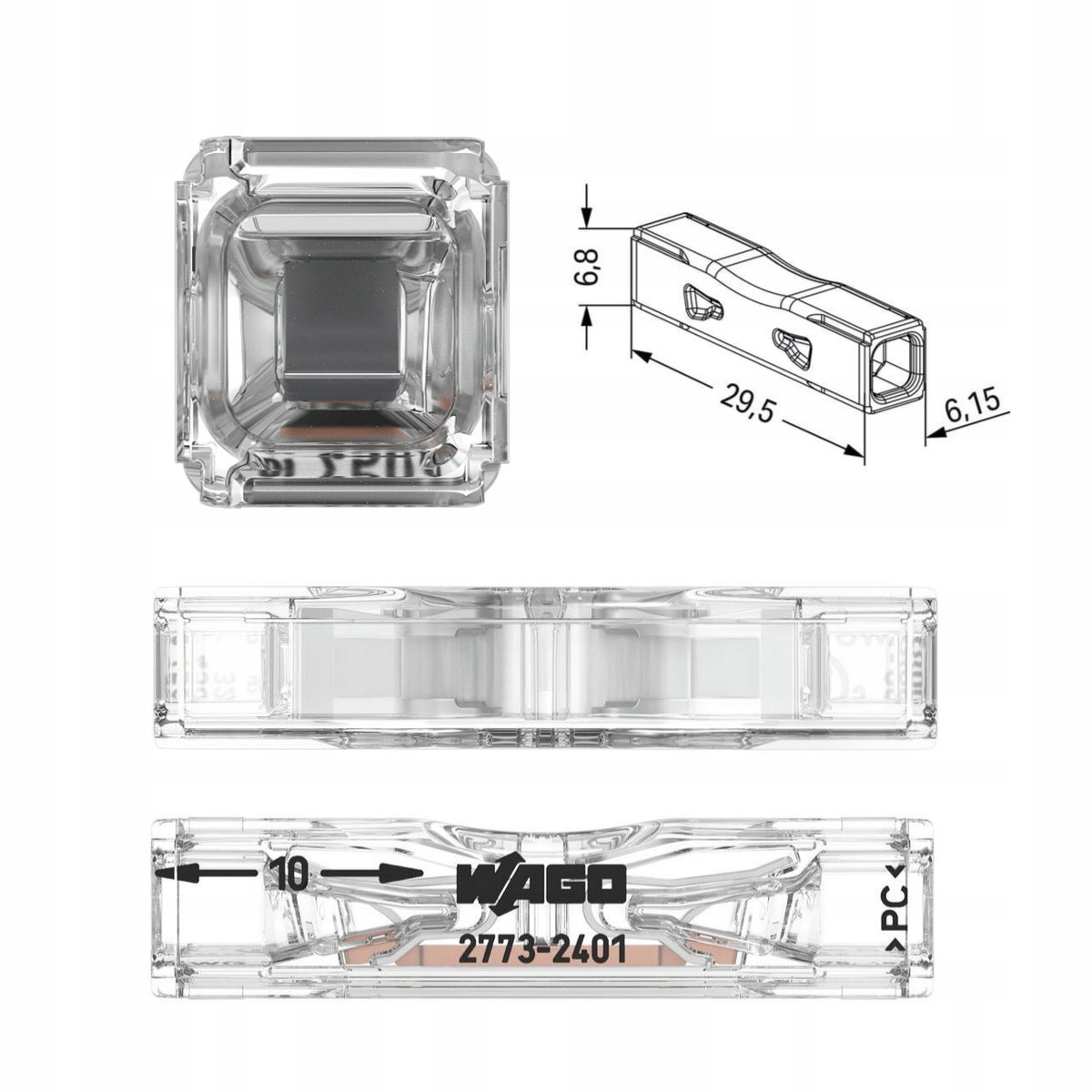

• larg. : 6,15 mm / 0,242 in ; haut. : 6,8 mm / 0,268 in prof. : 29,5 mm / 1,161 in
• Température ambiante (fonctionnement) : 85 °C
• Température de montage : -35 … 60 °C
• Température de fonctionnement en continu : 105 °C
• Bornes : 2
• Nombre total de potentiels : 1

Informations de sécurité

Les installations doivent être réalisées uniquement par des personnes ayant les connaissances et compétences requises en électrotechnique et disposant des habilitations appropriées.

Avant utilisation, veuillez lire le manuel d’utilisation joint à la présente offre.

Attention : respecter les consignes d’utilisation et de sécurité !

• Réservé exclusivement à l’usage d’un électricien qualifié !
• Ne pas travailler sur des appareils sous tension !
• Utiliser uniquement conformément à sa destination !
• Respecter les réglementations/normes/directives nationales !
• Tenir compte des données techniques du produit !
• Respecter le nombre admissible de potentiels par borne !
• Ne pas utiliser de composants endommagés/souillés !
• Respecter les types de conducteurs, sections et longueurs de dénudage recommandés !
• Insérer le conducteur dans la borne jusqu’en butée !
• Utiliser exclusivement des accessoires d’origine !

Consignes de sécurité: hilark.eu/gpsr/fr.
