Description

La série de disjoncteurs xPole Home offre une sécurité maximale et facilite la conception en couvrant toute la gamme d’appareillage, des disjoncteurs de surintensité (HN) aux disjoncteurs différentiels (HNC) et aux disjoncteurs combinés (HNB). Adaptée aux exigences élevées du marché des appareillages basse tension, cette série se caractérise par une construction améliorée, une fiabilité accrue et une conformité totale avec toutes les normes et réglementations en vigueur.

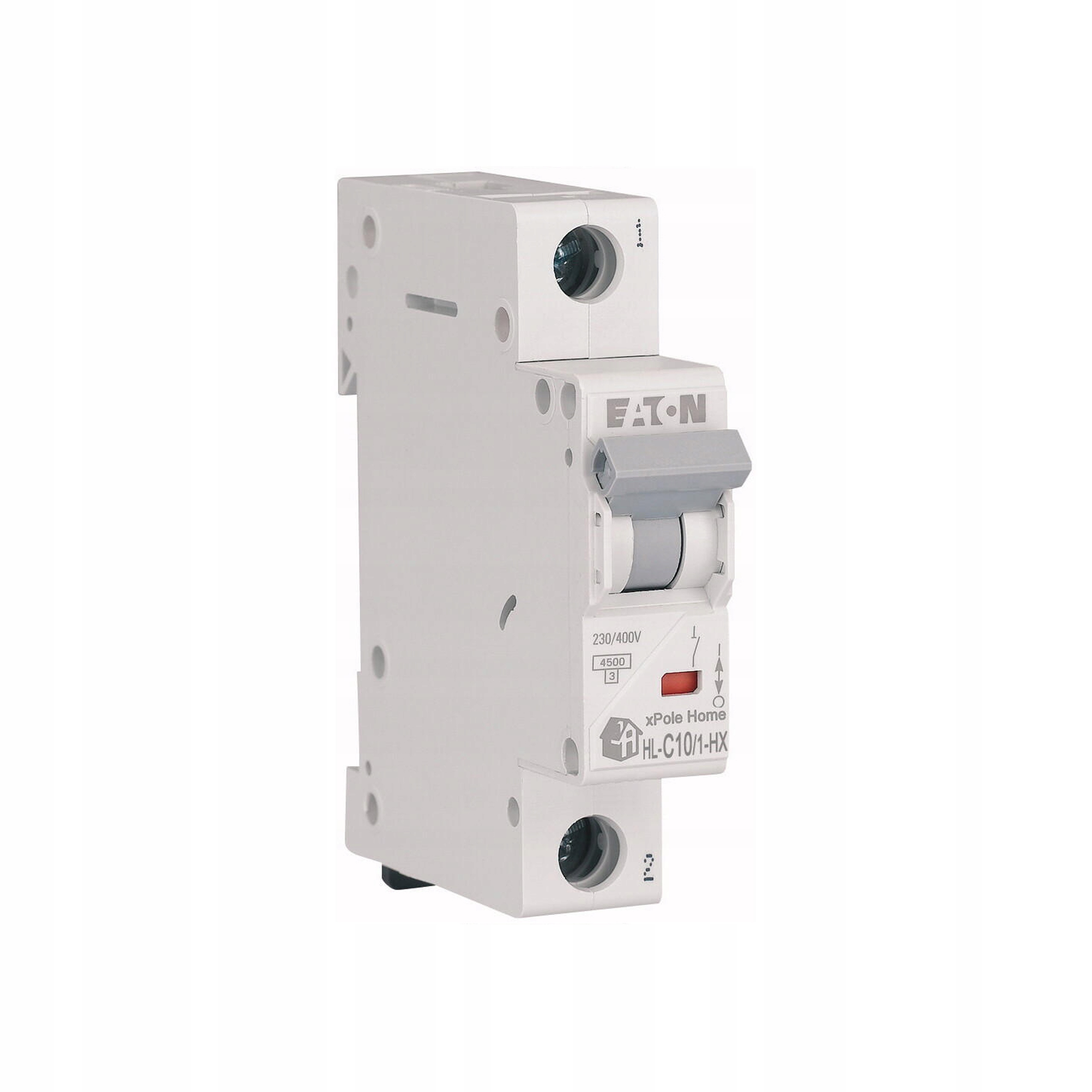

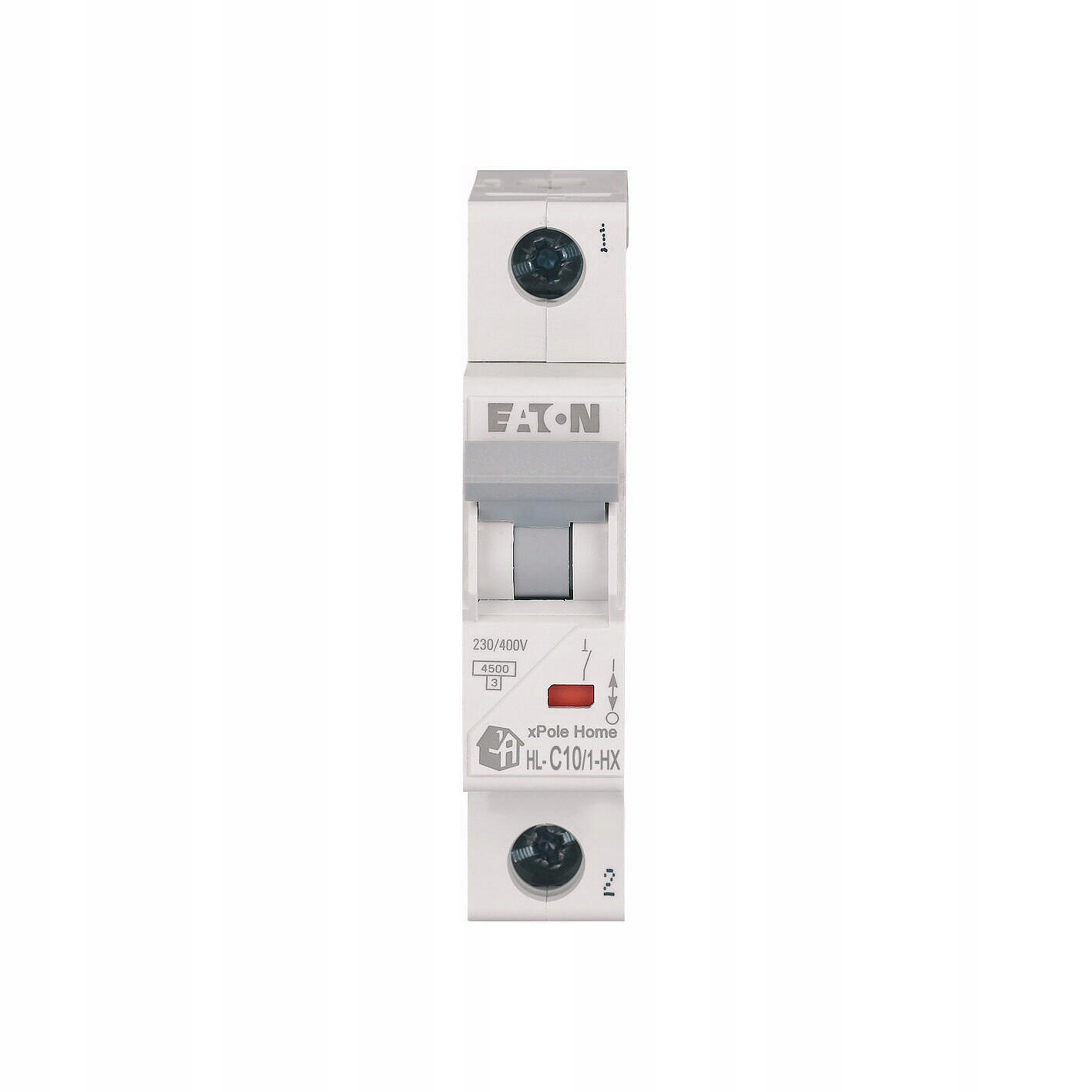

Disjoncteur de surintensité 1P C 10A 6kA AC Pole HN-C10/1

• Degré de protection (IP) : IP20
• Pouvoir de coupure nominal en court-circuit selon EN 60898 [kA] : 6 kA
• Profondeur d’encastrement [mm] : 44 mm
• Courant nominal [A] : 10 A
• Tension (V) : 230 V
• Tension nominale [V] : 230 V
• Plage de fréquence [Hz] : 50 Hz
• Tension nominale d’isolement Ui : 440 V
• Classe de limitation d’énergie : 3
• Catégorie de surtension : 3
• Degré de pollution : 3
• Largeur exprimée en nombre de modules : 1
• Nombre de pôles : 1
• Section du conducteur monobrin raccordable : 1 mm2
• Section du conducteur multibrins raccordable : 1 mm2
• Température ambiante en conditions de fonctionnement : -25 °C
• Nombre de pôles (total) : 1
• Pouvoir de coupure nominal en court-circuit Icn selon EN 60898 à 400 V [kA] : 6 kA
• Pouvoir de coupure nominal en court-circuit Icn selon EN 60898 à 230 V [kA] : 6 kA
• Pouvoir de coupure ultime en court-circuit Icu selon IEC 60947-2 à 230 V [kA] : 0 kA
• Pouvoir de coupure ultime en court-circuit Icu selon IEC 60947-2 à 400 V [kA] : 0 kA
• Tension de tenue aux chocs nominale Uimp : 4 kV
• Type de tension : AC
• Caractéristique de déclenchement : C
• Pôle N coupé simultanément : Non
• Pour installation encastrée : Oui
• Possibilité d’équipement supplémentaire : Oui
• Fabricant : EATON ELECTRIC
• Marque : EATON ELECTRIC
• Code produit : 1565547
• EAN : 9010238063136

Principales caractéristiques de la série xPole Home :

• Fiabilité et sécurité maximales
• Sélection facilitée
• Portefeuille de produits optimal
• Gamme de produits destinée aux projets modernes
• Design moderne

Spécifications des disjoncteurs de surintensité de la série xPole Home :

• Pouvoir de coupure nominal : 6 kA
• Courant nominal : 6-63 A
• Configuration : Pôles 1, 1+N, 2, 3, 3+N
• Caractéristique de déclenchement : B, C

Fonctions de conception éprouvées

Tous les disjoncteurs de la série xPole Home disposent d’une large gamme de fonctions éprouvées qui améliorent encore la sécurité de fonctionnement de l’installation électrique et sa facilité d’utilisation. Cela comprend notamment des bornes de raccordement à vis double de type ascenseur et sur rail, situées des deux côtés de l’appareillage. Un clip de fixation permet un montage rapide, et les appareils peuvent être alimentés des deux côtés. De plus, les appareils permettent la gestion d’installations complexes grâce à la possibilité d’ajouter des contacts auxiliaires ou des déclencheurs à tension de travail et à manque de tension.

.
